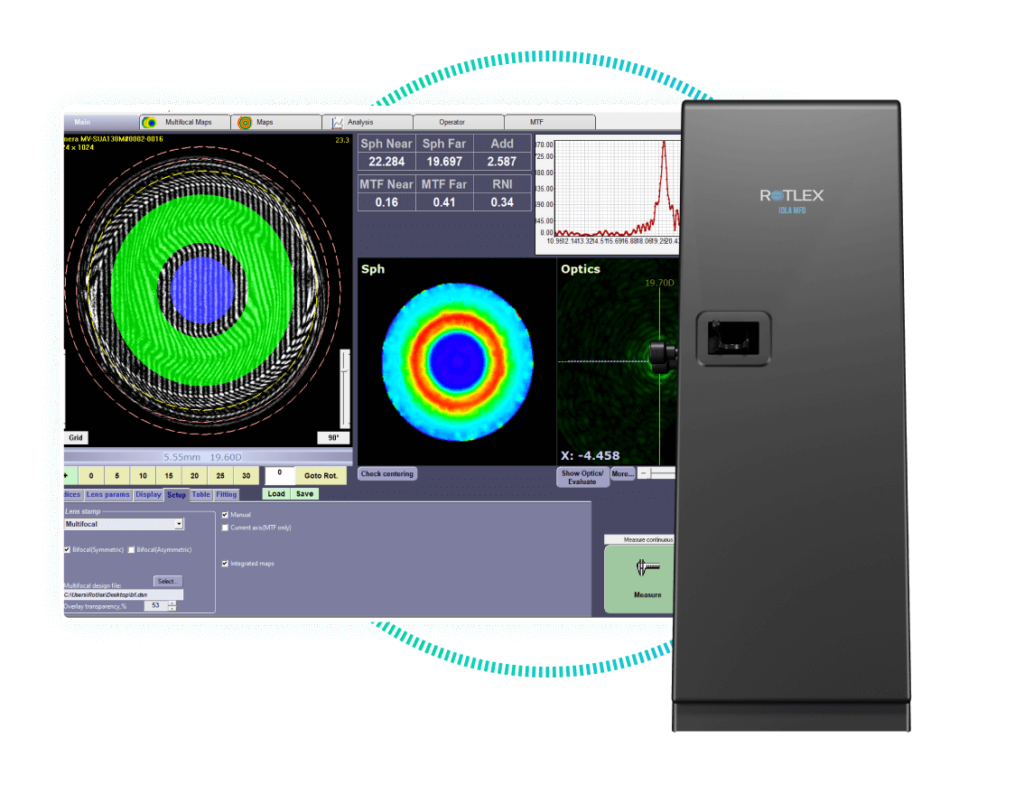

Iola MFD

人工晶体光学分析仪，用于折射衍射型人工晶状体，测量光焦度和MTF，标配带有物理角膜的模型眼。尤其对于复杂的散光矫正型三焦点衍射晶体，拥有目前行业内最快的检测速度。

Home / Intraocular Lenses / Iola MFD

Iola MFD

人工晶体光学分析仪，用于折射衍射型人工晶状体，测量光焦度和MTF，标配带有物理角膜的模型眼。尤其对于复杂的散光矫正型三焦点衍射晶体，拥有目前行业内最快的检测速度。

System for Intraocular Lenses

检测能力

9 SEC

检测速度

0.25%

检测精度

0.04D

重复性精度

适用于生产的阶段

Iola MFD

Iola MFD

符合 ISO 11979-2 和 YY-0290.2 对光学性能检测的规定

适用对象

单焦点型

渐进和区域多焦型

衍射双焦点和三焦点

折射和衍射型EDOF

可调节型 AIOL

包含散光矫正的上述所有类型

检测项目

球镜度

柱镜度

轴位

加光

MTF

波前像差

Iola MFD的核心技术优势

符合 ISO 11979-2 和 YY-0290.2 对光学性能检测的规定，且拥有真实角膜的眼模型。

一次扫描中测量多焦点镜片的光焦度和多个焦点处的MTF值。

测量速度快，测量一枚散光矫正型三焦点衍射晶体仅需15秒。

R&D研发模式提供包括波前像差、光能分布、OTF、TFR等多种分析功能助力产品研发

Iola MFD

技术参数

检测速度

9 秒

球镜测量范围

-20D至+45D

柱镜测量范围

0至18D

精确度

优于0.25%

MTF测量

输出典型空间频率 25,50 and 100 lpm,通焦曲线Through-focus Response(TFR) 以及全空间频率下连续扫描

重复性

<0.04D 对标样测量重复性达到（99%置信区间）

光源

545nm

操作系统

Windows 10, 11

工作环境

5-45 C°

电源

110/220v

重量 (kg)

16 kg

尺寸 (L x W x H) 

46 X 25 X 15 cm

数据输出

内置报告可视化编辑器，用户可自定义排版格式和内容。所有测量数据光焦度、MTF值均可以文本、图表，图片，曲线的形式输出。

Operator 质检模式

条码接入，批量检验，设定样品阈值自动判断合格品，或者对规格进行分类。

R&D 研发模式

基于莫尔偏折技术获取的高分辨率屈光地形图，结合丰富的分析工具对镜片光学性能进行断面、径向剖面、角剖面等多个维度的分析，以及成像波前分析等。

外部兼容性

本地数据库、可接入LMS实验室管理系统。

数据管理

所有测量数据自动记录保存，满足CFR21对电子记录的监管。不同用户权限受到独立密码保护。

多种分析工具

切面分析、直方图、径向分布等多种工具对光焦度分布进行分析。

波前像差

利用Zernike多项式进行波前像差分析

光能分布分析

显示多焦镜片在不同焦点处的能量分布

MTF

随焦曲线Through-focus Response(TFR) 以及全空间频率下连续扫描，对于多焦镜片同时输出远中近多个焦度的MTF

01

衍射多焦点镜片检测

一次中测量输出多个焦点处的光焦度数和个各自焦点位置MTF值。

01

衍射多焦点镜片检测

一次中测量输出多个焦点处的光焦度数和个各自焦点位置MTF值。

02

快速扫描功能

正式测量前进行快速扫描，1秒内识别镜片光学类型。同时对于溶液中测量的镜片，可以直观确认镜片在比色皿中是否够存在倾斜、偏移等问题，提高整体检测效率。

02

快速扫描功能

正式测量前进行快速扫描，1秒内识别镜片光学类型。同时对于溶液中测量的镜片，可以直观确认镜片在比色皿中是否够存在倾斜、偏移等问题，提高整体检测效率。

03

TFR通焦曲线

同时显示多个自定义孔径下的的光学传递函数（OTF）的实部

03

TFR通焦曲线

同时显示多个自定义孔径下的的光学传递函数（OTF）的实部

04

计算三阶像差

三阶像差由Z（4,0）Zernike标准项的系数表示。

04

计算三阶像差

三阶像差由Z（4,0）Zernike标准项的系数表示。

界面展示

Progressive MTF

Progressive MTF

Asymmetric bi-focal histogram

Asymmetric bi-focal histogram

$Diffractive bi-focal cross section$

Diffractive bi-focal cross section

$Diffractive bi-focal energy scan$

Diffractive bi-focal energy scan

$Diffractive bi-focal radial profile + LSA + integrated$

Diffractive bi-focal radial profile + LSA + integrated

$Diffractive bi-focal histogram$

Diffractive bi-focal histogram

$Diffractive bi-focal TFR scan$

Diffractive bi-focal TFR scan

MTF

MTF

Iola MFD multifocal cross section

Iola MFD multifocal cross section

Iola MFD multifocal maps mode

Iola MFD multifocal maps mode

Multifocal radial profile

Progressive maps mode

Progressive maps mode

Progressive radial profile + LSA

Progressive TFR

Progressive TFR

Sphere maps

Sphere maps

TFR scans

TFR scans

Multifocal main screen

Multifocal main screen

Progressive main screen

Progressive main screen

Asymmetric bi-focal cross section

Asymmetric bi-focal cross section
